UQK-03浮球液位控制器視頻、UQK-9105H浮球液位開關包裝價格
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
UQK-03浮球液位控制器視頻詳細介紹
思達UQK-02浮球液位控制器觸點可作為信號報警裝置

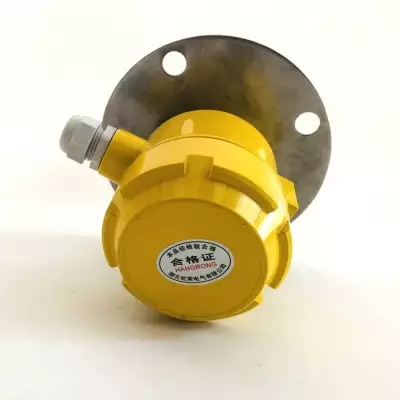

思達UQK-03浮球液位控制器視頻
UQK-01浮球液位控制器使用說明書
技術參數：
1)探頭的額定電壓：24VDC/1A
2)探頭運行溫度：-30~+80℃
3)控制器的電壓：220VAC
4)控制器運行溫度：-40~+70℃
5)報警時間延遲：0~10秒可調
1.馬達性能可靠,三個軸承支撐運行更anquan.
2.獨特的油封設計可以防粉塵沿軸滲入.
3.扭力穩定可靠、且扭力大小可以調節. 、
4.葉片承受過重負荷時,馬達下離合器自動達滑.
5.接續規格、葉片、長度皆可接受訂制.
6.電源:(A)220V/AC、(B)110/AC、(C)12V/AC
7.消耗率:4W
8.接點容量:10A/250V、 (SPDT)
9.葉片轉速:1rpm
10.物料密度:≥0.5g/cm3
11.工作溫度:-10～+80℃、（zui高可做400℃)
UQK-01、02、03浮球液位控制器使用說明書
一、用途
UQK—01 02 03型浮球液位控制器適用于工業生產過程中敞開或承壓容器內液位的控制。當液位達到高、低限位時，行程開關觸點可作為信號報警裝置線路中的開關。
二、結構原理
UQK-01、02、03浮球液位控制器使用說明書
UQK浮球液位控制器由浮球組件、行程開關組件及外殼組成。
一對板性械拆的磁鋼分別安裝在浮球端部和行程開關組件上。當浮球在動作界限內隨液位變化而上下升降時，其端部的磁鋼也隨之上下擺動，通過非導磁的外殼推動行程開關組件上的磁鋼運動，從而使輸出的觸點相應接通或斷開，控制后信號裝置發出光或聲的信號。
當液位升降時，只有其處于動作界限上、下兩個板限位置時，輸出觸點才會接通或斷開，而在升降過程中無任何信號產生。
UQK-01、02、03浮球液位控制器使用說明書
控制器的浮球用1Gr18Ni9Ti不銹鋼制成。用戶需其它材料如銅或其它材料與本公司協商。
控制器的浮球組件與行程開關組件是互為隔離的，從而避免了一般液位儀表容易滲漏等缺陷。
三、主要技術指標
1、型號與規格
型號動作界限整定方式安裝方式
UQK—01 10不可調節水平
UQK—02 25~550有級調整水平
UQK—03 8~1000無級調整垂直
2、工作壓力：1.6Mpa
UQK-01、02、03浮球液位控制器使用說明書
3、介質溫度：85℃
4、輸出觸點容量：220V~380VAC8A
5、重量：1.2~2Kg
四、安裝與使用
1、外形尺寸
2、安裝方式
UQK—01型和UQK—02型液位控制器為水平方向安裝，安裝時注意出線螺孔方向必須向下。
UQK—03型液位控制器為垂直方向安裝。
UQK型浮球液位控制器外殼采用非標準凸面安裝法蘭，用戶安裝時應根據圖一法蘭尺寸配置相應的下法蘭。
3﹑調整方式
UQK-01、02、03浮球液位控制器使用說明書
UQK—02型浮球液位控制器動作范圍的調整方式為有級可調，通過調節位于扇型杠桿的上、下二只定位螺釘相對位置改變浮球擺動角既可調整動作范圍，或拆開口銷換不同長度的連桿以改變浮球擺動半徑來達到調整。
UQK—03型浮球液位控制器動作范圍的調整方式為無級可調，通過改變浮球導向桿上、下二定位圈的相對位置來達到。
五、定貨須知：產品型號、名稱、規格。
思達UQK-03浮球液位控制器視頻
特點：
1)標準重載探頭為鑄鐵，表面鍍鉻（比鋼管堅固）；
2)水銀的含量約為0.7克；
3)報警觸點可設定常開或常閉；
4)可配有套管保護探頭，減小探頭擺動幅度；
5)標準重載探頭底部配有內螺紋，用于連接附件。
思達UQK-03浮球液位控制器視頻
安裝注意事項：
由于不同場合、不同介質對料位的正確測量有著不同的要求，為正確使用本料位開關，選購時應注意以下幾點：
1. 為適應某些有滲液或高粘附物料（如瀝青、混凝土等）的需要，可選用頂置垂直安裝（測量shengdu可達10米以上），用戶可根據測量shengdu的不同選購加長軟、硬軸。測量shengdu>1米時，應選用加長軟軸。測量shengdu≤1米時可選用硬質加長軸。
注：由于頂置安裝時物料與料位器輸出軸根部無接觸，所以運行中極少出現故障。在安裝位置允許的情況下應盡量采用頂置垂直安裝。
2. 側裝時也可定制加長型（具有不銹鋼護套和加長軸），訂貨時應注明實際插入shengdu，我方將根據用戶的實際需要設計制造。
3. 檢測葉片規格，出廠時一般是按沙石類物料比重配套的。被測介質比重較輕時，應選用較大葉片。當檢測木質纖維等甚輕介質時，bixu選用特制葉片。
4. 被測介質溫度為80~+250℃時，請選購GGB400-W型。
被測介質溫度為-10~+80℃時，可選用GGB400-B型（gaoji工程塑料外殼）。
思達UQK-03浮球液位控制器視頻
工作原理：
垂直懸掛的傾斜開關在受到外力作用且偏離垂直位置15度以上時，開關內部的金屬球觸點動作，常閉觸點斷開。當外力撤消后，傾斜開關回復到垂直狀態，金屬球觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷設備的工作情況，以便及時采取措施，以達到安全保護的目的。
傾斜開關也可稱為料位檢測開關、堵溜槽開關、堵塞開關，煤流檢測開關，料流開關，傾斜開關。
思達UQK-03浮球液位控制器視頻
產品特性：
馬達性能可靠，可長時間連續運轉；
獨特油封設計可以防止粉塵沿軸滲入；
扭力穩定可靠，且扭力大小可以調節；
葉片承受過重負荷時，馬達回轉機構會自動打滑，保護不受損壞；
接續規格、葉片、長度皆可接受定制。
思達UQK-03浮球液位控制器視頻
產品特點：
1、采用接觸測量，結果真實、準確可靠；可水平、傾斜與垂直安裝，安裝使用方便。
2、抗干擾，即安即用：由于其內部沒有復雜的電子元件及其放大電路部分，因此，不受任何電磁波干擾，安裝后無需任何調試及保養維護即可長期使用。
3、chao強防抖性能設計：即使在物料流動時也不會發出錯誤信號。
4、料位顯示功能：采用長壽命高亮度指示燈，料位顯示直觀方便。
5、雙重保護功能：過載保護功能避免葉片受過分外力而損壞電機；自動保護功能使料位器在料倉有料葉片旋轉受阻時，斷電不工作，保護電機且you效延長其使用壽命。
6、優良的測量再現性和環境工況適應性：即不受物料粒度、形狀、比重、介質、壁垢、粘附性、溫度、濕度、粉塵濃度等變化的影響。
7、chao強防塵密封性能，即使1MPa壓力，粉塵也無法進入。
8、抗震性及防松結構設計，you效避免部件松動及滑脫；采用youzhi不銹鋼材料，使其具有優良的抗腐蝕性及耐磨性能。
思達UQK-03浮球液位控制器視頻
結構原理
適用于各種敞開容器料位的控制，儀表采用特殊油封設計，具有雙層防塵，并有離合器裝置保護馬達，工作可靠，使用維護方便，廣泛用于化工、食品、采礦、塑料、陶瓷等工業行業，是一種較理想的簡易流料位控制儀表
思達UQK-03浮球液位控制器視頻
總結：
阻旋料位開關也有的稱之為阻旋物位計或者阻旋料位開關、阻旋物位開關等，主要是根據它具體的不同用途的不同名稱。阻旋式料位開關是采用交流微電機經減速后，帶動檢測葉片慢速旋轉。當被測物料的料位上升使葉片的轉動受到阻擋時，檢測機構主軸產生旋轉位移。此位移首先使一個微動開關動作，發出有料的信號。隨后另一個微動開關動作，切斷微電機的電源使其停止轉動。只要倉內的料位不變，此種狀態便將一直保持下去。
當料位下降檢測葉片失去阻擋時，檢測機構便依靠彈簧拉力恢復原態?？刂莆㈦姍C電源的微動開關動作，使電機通電旋轉。隨后另一個微動開關動作發出信號，只要沒有物料阻擋檢測葉片的轉動，此種狀態也將一直保持下去。
電纜浮球液位開關 AC220V，UQK-3,低位輸出
防爆接近開關 AC220V，1NC接點，KBZ-220-1
防爆接近開關 AC220V，1NO接點，KBZ-220-1 15
大車位置矯正限位 TL-N20MD1
料位探測開關20-39
水箱水滿檢測開關 UQK-02
水箱缺水檢測開關 UQK-02
懸臂膠帶跑偏開關 FPK-12-30
懸臂膠帶速度檢測裝置 SJK-B-Ⅲ
懸臂膠帶料流檢測裝置 LJ-Ⅲ
懸臂膠帶縱向撕裂保護開關 HFZL-K
中部料斗堵煤檢測開關 LD-X
 |
