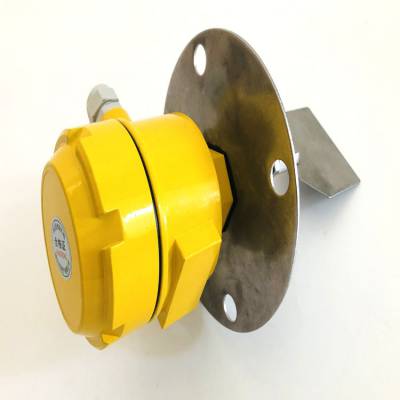

220V法蘭連接阻旋式料位開關LX-52詳細介紹

220V法蘭連接阻旋式料位開關LX-52

簡介：

防爆阻旋料位開關ZXK-02 220VAC 300mm 安裝前確認水平安裝還是垂直安裝.

應用領域：電力、煤炭、冶金、水泥、化工、鋼鐵等行業

應用場所：原煤倉、混煤筒倉、渣庫、礦石倉、生料倉、熟料倉、配料倉等塊狀料倉

測量原理：電機轉動技術及等電位測量技術工作原理

220V法蘭連接阻旋式料位開關LX-52

工作原理

阻旋料位開關也有的稱之為阻旋物位計或者阻旋料位開關、阻旋物位開關等，主要是根據它具體的不同用途的不同名稱。阻旋式料位開關是采用交流微電機經減速后，帶動檢測葉片慢速旋轉。當被測物料的料位上升使葉片的轉動受到阻擋時，檢測機構主軸產生旋轉位移。此位移先使一個微動開關動作，發出有料的信號。隨后另一個微動開關動作，切斷微電機的電源使其停止轉動。只要倉內的料位不變，此種狀態便將一直保持下去。

220V法蘭連接阻旋式料位開關LX-52

技術特點

性強:應用于各種場合，飛灰、顆粒、粉體液體枯胭、導電和非導電物料。

抗粘附電路:來用抗粘附電路可以物料的粘附而產生虛假信號。

探頭可折式:探頭與控制器可分離，無電纜連接，安裝拆除不影洞進出科。

探頭耐高低溫:探頭適臺184260C的工作環境，還提供國資高溫探頭。

輸出實量大:采用容盤為10A .11的腿電器敏點輸出，并有狀態燈顯示工作狀態，0~ 30動科時功能貼片技術:使電路線路抗壙性更強，電路參數更穩定更可靠，

浪壓技術:提高了探頭的使用壓力，延長的使用壽命

220V法蘭連接阻旋式料位開關LX-52

技術參數

1.電源：220VAC/110VAC/24VAC/24VDC

2.觸點容量：250VAC/10A SPDT（單刀雙擲）

3.功率：4W

4.葉片轉速：1RPM（轉/分）

5.力矩：1.0kg×cm

6.物料比重：≥0.5g/cm3

7.工作溫度：-10℃-80℃（zui高可達400℃）

8.絕緣電阻：≥100MΩ

9.介電強度：1500V*1min

220V法蘭連接阻旋式料位開關LX-52

安裝：

安裝要求應使葉片所處的位置避開進料口的下部和料倉死料區，為防止使用中物料的砸擊，應在檢測葉片的上方安裝防護板。

如采用加長軸垂直安裝，則應安裝保護套筒或使葉片和軟軸所處位置不受到物料的直接砸擊。多位測量時應適當拉開距離，避免發生軟軸的相互纏繞。

為避免室外環境雨水的滲入，側裝時應使出線口垂直向下并旋緊上蓋。垂直安裝時如有條件，可考慮加裝防雨罩。

220V法蘭連接阻旋式料位開關LX-52

工作原理

阻旋料位開關也有的稱之為阻旋物位計或者阻旋料位開關、阻旋物位開關等，主要是根據它具體的不同用途的不同名稱。阻旋式料位開關是采用交流微電機經減速后，帶動檢測葉片慢速旋轉。當被測物料的料位上升使葉片的轉動受到阻擋時，檢測機構主軸產生旋轉位移。此位移先使一個微動開關動作，發出有料的信號。隨后另一個微動開關動作，切斷微電機的電源使其停止轉動。只要倉內的料位不變，此種狀態便將一直保持下去。

220V法蘭連接阻旋式料位開關LX-52

注意事項

（1）料位計不得安在薄膜正對著進料的方向，以免使得物料直接 沖擊薄膜，引起誤動作。

（2）安裝時應小心保護好薄膜，以防止損傷薄膜。

（3）安裝時應使薄膜垂直或略傾斜（傾斜角度≤5°）

（4）若使用的電壓超過標準，則必須將料位計外殼接地。

（5）料位計在安裝前，要檢查其動作力和工作行程是否符合要求，全部緊固件有無缺少或松動現象。

220V法蘭連接阻旋式料位開關LX-52

產品特性：

馬達性能可靠，可長時間連續運轉；

獨特油封設計可以防止粉塵沿軸滲入；

扭力穩定可靠，且扭力大小可以調節；

葉片承受過重負荷時，馬達回轉機構會自動打滑，保護不受損壞；

接續規格、葉片、長度皆可接受定制。

是用于定點測量料倉的料位，具有抗粘結、耐高溫、靈敏度高可調等特點，阻旋式料位器安裝在料倉的底部或頂部，可實現空倉或滿倉報警、或者每隔一段距離（1米左右）安裝一只，可估算料倉中的料位，還可與進出料設備相聯鎖，自動啟停輸送設備，實現系統自控的目的，若應用于微機配料中，可大大提高產品質量，提高生產效率。

料位器安裝是否適當決定了料位器有否正常工作，上料位器安裝位置距進料口邊緣500mm左右較好，否則物料沖擊葉片易產生假信號，安裝下料位器時，必須在葉片上方150mm處安裝擋料板，避免大量物料集中沖擊葉片造成誤發信號，降低使用壽命，料位器安裝位置應盡量遠離振源。

220V法蘭連接阻旋式料位開關LX-52

總結：

阻旋料位開關不需要調節靈敏度,通電即能使用.在被測物改變的情況下也不會失靈.主要用于檢測粉粒狀物質.

阻旋式料位kongzhiqi，阻旋料位計,PRL型/HL型阻旋料位開關設計精巧，安裝簡便，并且有各種不同類型的槳葉，不同長度的延長桿與護套，高溫型*高耐溫可以到1200度，可以滿足用戶對于點料位報jing的幾乎所有類型的應用。
