RL13-3043PH光電開關詳細介紹
簡介：
光電開關是傳感器的一種，它把發射端和接收端之間光的強弱變化轉化為電流的變化以達到探測的目的。由于光電開關輸出回路和輸入回路是電隔離的（即電絕緣），所以它可以在許多場合受到應用。采用集成電路技術和SMT表面安裝工藝而制造的新一代光電開關器件，具有延時、展寬、外同步、抗相互干擾、可靠性高、工作區域穩定和自診斷等智能化功能。這種新穎的光電開關是一種采用脈沖調制的主動式光電探測系統型電子開關，它所使用的冷光源有紅外光、紅色光、綠色光和藍色光等，可非接觸，無損傷地迅速和控制各種固體、液體、透明體、黑體、柔軟體和煙霧等物質的狀態和動作。具有體積小、功能多、壽命長、精度高、響應速度快、檢測距離遠以及抗光、電、磁干擾能力強的優點。

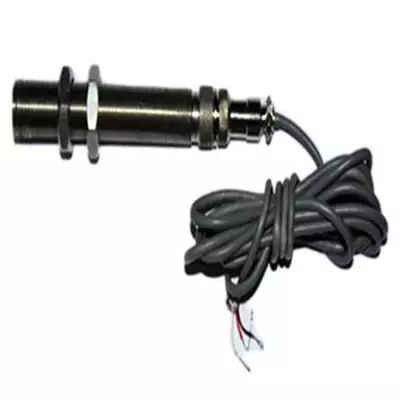

卓信RL13-3043PH光電開關
技術參數：
1、使用環境亮度——太陽光：Max.11,000しx 日光燈：Max.3,000しx
2、使用環境溫度——20~+65℃（未結冰狀態），保存時：—25~+70℃
3、使用環境濕度——35~85%RH，保存時：35~85%RH
4、材質——外殼：ABS，鏡頭：丙稀酸（反射鏡面：PC）
5、保護等級——IP65（IEC規格）
6、結構類型——放大器內藏型檢測方式—透過型
7、電源電壓——24—240V AC 24—240V DC（V）
卓信RL13-3043PH光電開關
工作原理：
反射式光電開關由振蕩回路產生的調制脈沖經反射電路后，然后用數字積分光電開關或RC積分方式排除干擾，*后經延時（或不延時）觸發驅動器輸出光電開關控制信號。
利用光學元件，在傳播媒介中間使光束發生變化；利用光束來反射物體；使光束發射經過長距離后瞬間返回。光電開關是由發射器、jieshouqi和檢測電路三部分組成。發射器對準目標發射光束，發射的光束一般來源于發光二極管（LED）和激光二極管。光束不間斷地發射，或者改變脈沖寬度。受脈沖調制的光束輻射強度在發射中經過多次選擇，朝著目標不間接地運行。jieshouqi有光電二極管或光電三極管組成。在jieshouqi的前面，裝有光學元件如透鏡和光圈等。在其后面的是檢測電路，它能濾出you效信號和應用該信號。
光電耦合器是以光為媒介傳輸電xin號的一種電一光一電轉換器件。它由發光源和受光器兩部分組成。把發光源和受光器組裝在同一密閉的殼體內，彼此間用透明絕緣體隔離。發光源的引腳為輸入端，受光器的引腳為輸出端，常見的發光源為發光二極管，受光器為guangmin二極管、guangmin三極管等等。光電耦合器的種類較多，常見有光電二極管型、光電三極管型、guangmin電阻型、光控晶閘管型、光電達林頓型、集成電路型等。工作原理在光電耦合器輸入端加電xin號使發光源發光，光的強度取決于激勵電流的大小，此光照射到封裝在一起的受光器上后，因光電效應而產生了光電流，由受光器輸出端引出，這樣就實現了電一光一電的轉換。
由振蕩回路產生的調制脈沖經反射電路后，由發光管GL輻射出光脈沖。當被測物體進入受光器作用范圍時，被反射回來的光脈沖進入guangmin三極管DU。光電開光并在接收電路中將光脈沖解調為電脈沖信號，再經放大器放大和同步選通zheng形，然后用數字積分或RC積分方式排除干擾，*后經延時（或不延時）觸發驅動器輸出光電開關控制信號。 光電開關一般都具有良好的回差特性，因而即使被檢測物在小范圍內晃動也不會影響驅動器的輸出狀態，從而可使其保持在穩定工作區。同時，自診斷系統還可以顯示受光狀態和穩定工作區，以隨時監視光電開關的工作。
卓信RL13-3043PH光電開關
常用的紅外線光電開關，是利用物體對近紅外線光束的反射原理，由同步回路感應反射回來的光的強弱而檢測物體的存在與否來實現功能的，光電傳感器首先發出紅外線光束到達或透過物體或鏡面對紅外線光束進行反射，光電傳感器接收反射回來的光束，根據光束的強弱判斷物體的存在。紅外光電開關的種類也非常的多，一般來說有鏡反射式光電開關、漫反射式、槽式、對射式、光纖式等幾個主要種類。光電開關快易優自動化選型有收錄。
在不同的場合使用不同的光電開關，例如在電磁振動供料器上經常使用光纖式光電開關，在間歇式包裝機包裝膜的供送中經常使用漫反射式光電開關，在連續式高速包裝機中經常使用槽式光電開關。
卓信RL13-3043PH光電開關
特點：
1、具有自診斷穩定工作區指示功能，可及時對射式光電開關
告知工作狀態是否可靠；　　
2、對射式、反射式、鏡面反射式光電開關都有防止相互干擾功能，安裝方便；　　
3、對ES外同步（外診斷）控制端的進行設置可在運行前預檢光電開關是否正常工作。并可隨時接受計算機或可編程控制器的中斷或檢測指令，外診斷與自診斷的適當組合可使光電開關智能化；　　
4、響應速度快，高速光電開關的響應速度可達到0.1ms，每分鐘可進行30萬次檢測操作，能檢出高速移動的微小物體；　　
5、體積小、重量輕，安裝調試簡單，并具有短路保護功能。
卓信RL13-3043PH光電開關
產品特性：
對射型、漫反射型、回歸反射型光電開關都有防止相互干擾功能，安裝方便；
響應速度快紅外調制型光電檢測，性能穩定、響應速度快、抗沖擊、耐振動、光擾小、超長壽命；
對射型、回歸反射型及漫反射型三大類型近百種規格產品可選。
檢測距離可選范圍廣，從3mm-100m,光電開關以適用不同使用要求，圓柱形（M12/M18/M30)，方型等多種外型規格可選。
開關量輸出種類豐富，分直流二線、直流三線、直流四線及交流二線、繼電器輸出等，NPN或PNP極性任選。
連接方式有電纜型及航空插座型，分為2線、3線、4線電纜及航空插座型。
寬范圍工作電壓，方便系統設計，直流型為DC10-30V，交流型為AC 20-250V。
可檢測各種不同的物體，如：玻璃、鐵、塑膠、木材、液體...等等，根據光量的反射與接收進行檢測。
可識別物體顏色：根據顏色反射率與吸收率，光電傳感器能檢測物體反射光從而識別顏色。
可廣泛應適用于機械、化工、造紙、輕工等行業作限位、定位、檢測、計數、測速、等其它工業自動化感測用途。
卓信RL13-3043PH光電開關
光電開關接線：
光電開關那個二極管是發光二極管，輸出則是光敏三極管，C就是集電極，E則是發射極。
一般三極管作開關使用時，通常都用集電極作輸出端。
一般接法：二極管為輸入端，E接地，C接負載，負載的另一端需要接正電源。這種接法適用范圍比較廣。
特殊接法：二極管為輸入端，C接電源正，E接負載，負載的另一端需要接地。這種接法
適用于負載等效電阻很小的時候（幾十歐姆以內），如果負載等效電阻比較大，可能會引關三極管工作點不正常，導致開關工作不可靠。
卓信RL13-3043PH光電開關
主要用途：
1.檢測距離長傳送帶、停車場、電梯
2.受檢測對象物的制約少塑料加工機械、橡膠加工機械
3.響應速度快自動組裝機械、包裝機械
4.檢測微小物體半導體制造機械
5.可對區域進行檢測沖壓機械、無人搬運車
6.小型、便攜自動組裝機械
7.通過檢測、進入監測、位置檢測、時刻檢測、方向辨別
卓信RL13-3043PH光電開關
注意事項：
光電開關可用于各種應用場合。另外，在使用光電開關時，還應注意環境條件，以使光電開關能夠正?？煽康墓ぷ?。
強光源：光電開關在環境照度較高時，一般都能穩定工作。但應回避將傳感器光軸正對太陽光、白熾燈等強光源。在不能改變傳感器（受光器）光軸與強光源的角度時，可在傳感器上方四周加裝遮光板或套上遮光長筒。
相互干擾：新型光電開關通常都具有自動防止相互干擾的功能，因而不必?fù)?dān)心相互干擾。然而，HGK系列對射式紅外光電開關在幾組并列靠近安裝時，則應防止鄰組和相互干擾。防止這種干擾*you效的辦法是投光器和受光器交叉設置，超過2組時還拉開組距。也可以使用不同頻率的機種。
光電開關防止相互干擾的you效辦法是拉開間隔。而且檢測距離越遠，間隔也應越大，具體間隔應根據調試情況來確定。當然，也可使用不同工作頻率的機種。
鏡面角度：當被測物體有光澤或遇到光滑金屬面時，一般反射率都很高，有近似鏡面的作用，這時應將投光器與檢測物體安裝成10～20°的夾角，以使其光軸不垂直于被檢測物體，從而防止誤動作。
背景物：使用反射式擴散型投、受光器時，有時由于檢出物離背景物較近，光電開關或者背景是光滑等反射率較高的物體而可能會使光電開關不能穩定檢測。因此可以改用距離限定型投、受光器，或者采用遠離背景物、拆除背景物、將背景物涂成無光黑色、或設法使背景物粗糙、huian等方法加以排除。
自診斷：在安裝或使用時，有時可能會由于臺面或背景影響以及使用振動等原因而造成光軸的微小偏移、透鏡沾污、積塵、外部噪聲、環境溫度超出范圍等問題。這些問題有可能會使光電開關偏離穩定工作區，這時可以利用光電開關的自診斷功能而使其通過STABLITY綠色穩定指示燈發出通知，以提醒使用者及時對其進行調整。
臺面影響：投光器與受光器在貼近臺面安裝時，可能會出現臺面反射的部分光束照到受光器而造成工作不穩定。對此可采用使受光器與投光器離開臺面一定距離并加裝遮光板的。
嚴禁用稀釋劑等化學物品，以免損壞塑料鏡。高壓線、動力線和光電傳感器的配線不應放在同一配線管或用線槽內，否則會由于感應而造成（有時）光電開關的誤動作或損壞，所以原則上要分別單獨配線
卓信RL13-3043PH光電開關
總結：
常用的紅外線光電開關，是利用物體對近紅外線光束的反射原理，由同步回路感應反射回來的光的強弱而檢測物體的存在與否來實現功能的，光電傳感器首先發出紅外線光束到達或透過物體或鏡面對紅外線光束進行反射，光電傳感器接收反射回來的光束，根據光束的強弱判斷物體的存在。紅外光電開關的種類也非常的多，一般來說有鏡反射式光電開關、漫反射式、槽式、對射式、光纖式等幾個主要種類。光電開關快易優自動化選型有收錄。
在不同的場合使用不同的光電開關，例如在電磁振動供料器上經常使用光纖式光電開關，在間歇式包裝機包裝膜的供送中經常使用漫反射式光電開關，在連續式高速包裝機中經常使用槽式光電開關。
