產品名稱：DH01E-1-W皮帶打滑檢測器

產品型號：DH01E-1-W

所屬類別：打滑開關 > 打滑檢測器

發布時間：2019-07-05

已獲點擊：53

詳細說明

DH01E-1-W皮帶打滑檢測器

型號：DH01E-1-W、DH01E-1-TH、DH02E-1-TH、DH01E-3-TH

產品名稱：打滑開關，輸送保護裝置、打滑檢測開關

DH01E-1-W打滑開關用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障?？煞乐褂捎诖蚧斐傻膰?yán)重事故的發生，DH01E-1-W打滑開關還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護。

打滑監測裝置用于監測軸送帶與傳動滾筒和輸送帶之間的線速度之差，并能發出報警信號，實現輸送帶自動拉緊和正常停機。

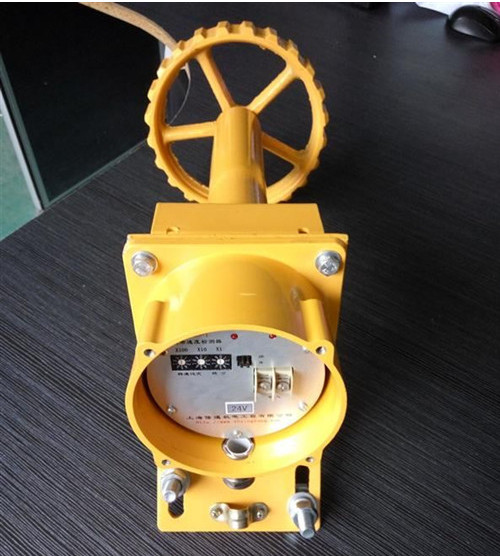

DH01E-1-W皮帶打滑檢測器

工作原理：

盤隨膠帶運行而旋轉時,傳感器的磁感應信號輸入到控制電路中去,經放大,整形后進行計數。其計數值與預置數比較,判斷膠帶機的帶速,即：正常速度,打滑或超速等。同時,執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤,在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中,經電路放大,比較,整形后進行計數。其計數值與預置數比較,判斷膠帶的帶速,同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號,使主機停機。本開關可調整速度值

主要技術參數
a.工作電壓 AC 220V/380V±10% 50Hz
b.輸入信號 10mV～10V
c.測速范圍 20～999/min
d.整機功耗

e.觸點容量 AC 380V 2A
結構特性
1.本機由控制箱與傳感器兩部份組成,控制箱采用密封措施,防法防水性能較好。傳感器為磁電式,安裝方便,可靠性高。
2.由于控制部份采用CMOS電路,溫度適應性能較好。

工作電源：AC220V 頻率 50-60Hz
2, 溫度范圍：-20℃～ 70℃
3, 啟動延時：約10秒鐘
4, 觸點容量：240V/AC,3A,輸出值一組常開,一組常閉
5, 轉 速: 30-100轉/分.

皮帶打滑測速裝置,打滑檢測器

XLDH-I,XLDH-III

SMS-PXK-BI,SMS-BI

XLDH-F-I,XLDH-F-II

XLDH-F-A,XLDH-F-S

DH-I,DH-II,DH-III

YHDH-I,YHDH-II,YHDH-III

DH01E-1-W,DH02E-1-W

DH03E-1-W、DH01E-1-TH

DH02E-1-TH、DH01E-3-TH

DH01E-1-W皮帶打滑檢測器
