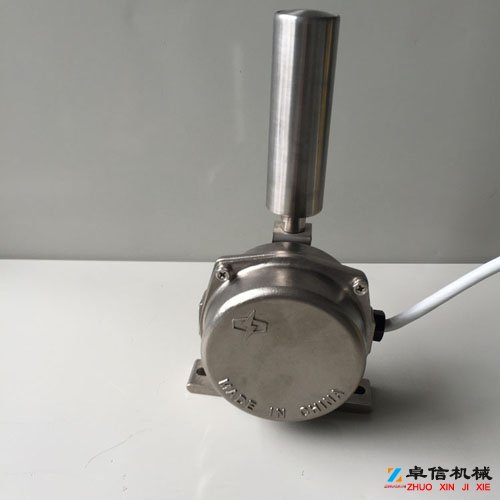

PXB-02GKH-C不銹鋼跑偏開關

PXB-02GKH-C不銹鋼跑偏開關簡介：

   ，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，本機選用不銹鋼材質壓鑄而成，強度高，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。，確保*生銹，IP67的防護等級以及整機良好的密封性能，可在浸水狀態下正常工作。其內部接點選用日本公司生產的微動開關，觸點容量大，可直接控制較大容量的交流接觸器，具備兩常開和兩常閉輸出。

不銹鋼兩級跑偏開關其工作原理：

   當運行中的膠帶發生偏離或扭曲時，膠帶邊緣帶動立輥旋轉并擠壓輥使之偏移，如偏移大于動作角度時，輸出一組告警信號；若繼續偏移大于二級動作角度時，則輸出另一組停機信號。天關輪換信號可接入跑偏自動糾偏調整裝置，用于校正膠帶的偏離和扭曲；二級開關轉換信號用來控制膠帶機運行，起到保護膠帶邊緣作用。膠帶機恢復正常運行后，立輥自動復位。

使用環境與使用安裝：

   本機適宜在環境溫度-25℃～+55℃，相對濕度不大于85環境下保持正常工作。 可在酸、堿、鹽性區域工作，開關應對稱平衡安裝在皮帶機架兩側的固定支架上，立輥軸上與膠帶平面相垂，立輥與膠帶邊緣距離為L=50-100mm較適宜，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，膠帶位于立輥下端1/3處，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，每100米膠帶可安裝跑偏開關3對（6臺）。

特點：

結構簡單實用、性能穩定可靠

防塵、防震、防潮

體積小、重量輕、壽命長

安裝方便，免維護

輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統

電源適應性廣：24~380V

技術參數：

工作電壓：24~380V

型號：PXA-02GKH-10-30-A

絕緣電阻：＞500MΩ

輸出信號：無源開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90

重 量：2.5Kg

防護等級：IP65

復位方式：自動復位

響應時間：＜2mS

控制觸點容量：3A-

動作力：50&plun;10N

、
