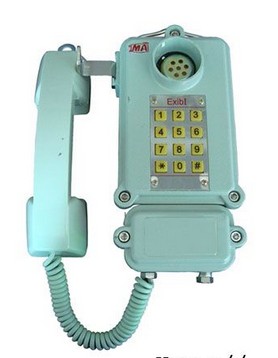

KTH106-1Z 型礦用本質安全型自動電話機
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
KTH106-1Z 型礦用本質安全型自動電話機
一、使用范圍
KTH106-1Z 型礦用本質安全型自動電話機是根據Q/HX001-2007標準生產的。為脈沖與雙音頻兼容電話機，與關聯設備HDK礦用電話耦合器及輸出信號符合要求的調度臺或交換機可組成煤礦安全通訊系統網。可廣泛使用于具有爆炸性氣體的環境中。其防爆標志為“ExibⅠ”。
三、主要特點
1、本電話機殼為鋁合金，外型美觀，機械強度高。
2、采用國內新型按鍵號盤。
3、電話機內電路采用國際通用集成電路，具有發號準確，通話清晰，工作穩定等優點。
4、具備雙音頻發號兼脈沖發號功能（出廠時一般開關置于雙音頻）。
5、整機具有防震、防潮、體積小、重量輕、堅固、耐用、維修方便等特點。
四、主要技術參數
1、使用條件
環境溫度：-10℃-+40℃；
相對溫度：≤95%（+25℃時）
大氣壓力：（86-106）kpa
關聯設備：HDK耦合器
2、本安參數見表1：
參數 項目
最高輸入電壓 DC60V
最大輸入電流 30mA
最高鈴流電壓 AC56V
最大鈴流電流 10mA
3、電聲指標見表2：
礦用仿真線長度 0km 5km 10km
發送響度評定值（SLR） ≥2 ≤15 ≤18
接收響度評定值（RLR） ≥-8 ≤2 ≤2
側音壓掩蔽評定值（STMR） ≥3 ≥8 ≥5
振鈴聲級：≥80dB。
脈沖斷續比：1.6±0.2:1
脈沖速率：10±1次/秒
雙音頻號盤頻率見表3
頻率誤差≤1.5%。
低頻群電平：-9dBm±3dB
高頻群電平：-7dBm±3dB
頻率組合中，高頻分量電平應比低頻分量電平高2±1dB
4、外形尺寸mm：112×290×122
5、整機重量：2.5kg
6、通訊距離：≤10km，線纜型號規格為MHYV1*2*7/0.37。
五、使用說明
1、將電話機的輸入線接至HDK型耦全器輸出端（耦合器應位于安全區）而耦合器輸入端接與其輸入信號相符合的調度臺或交換機即可。
2、當調度臺或交換機信號制式為脈沖信號時，把話機打開，把開關“于脈沖”位。
3、摘機后聽到撥號音即可撥號，當被叫占線，可先掛機，再摘機重新?lián)芴柤纯伞?/div>
六、使用注意事項
1、避免電話機強烈震動，沖擊和水淋。
2、電話機在檢修時，不得改變電路元件規格與型號，否則將破壞防爆性能。
3、本電話機只允許與HDK型耦合器使用，禁止與其它關聯設備作用。
4、本電話機配接的用戶線路應滿足下列要求：
用戶線環阻≤1kΩ
線間漏電電阻≤20kΩ
分布電容≤0.1μF/km
分布電感≤1mH/km
 |
