380V不銹鋼二級跑偏開關F4631S-D0805-02詳細介紹

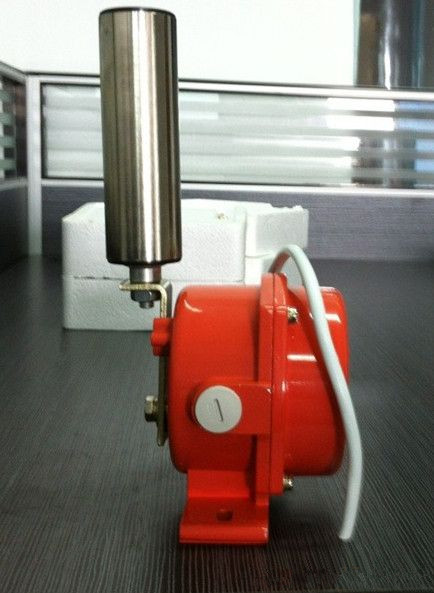

380V不銹鋼二級跑偏開關F4631S-D0805-02
卓信380V不銹鋼二級跑偏開關F4631S-D0805-02
F4631S-D0805-02技術參數：
1. 額定電壓：AC380V
2．額定電流：5安
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護別：DT型塵密外殼，防護等IP67
5．周圍環境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效
F4631S-D0805-02使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
不銹鋼二級跑偏開關F4631S-D0805-02
F4631S-D0805-02結構特點：
1.本機采用鋁合金精密壓鑄殼體、強度高、重量輕
2.外殼防護等級達IP65，可在惡劣環境中長期工作；
3.機內采用進口行程開關，觸點容量大、動作靈敏、可靠。
不銹鋼二級跑偏開關F4631S-D0805-02
安裝說明：
1）開關平衡地安裝在機架固定支架上，然后連接在膠帶機架上；
2）將立棍軸線與膠帶片面相垂直，立棍與膠帶邊緣距離為50mm-100mm；
3）膠帶位于立棍下端1/3處；
4）每50m膠帶至少需要安裝一對跑偏開關。
卓信380V不銹鋼二級跑偏開關F4631S-D0805-02
工作原理：
當立輥偏轉角度超過12度時，yiji開關動作，輸出（baojing信號）。
當立輥偏轉角度超過30度時，二級開關動作，輸出（停機信號）
yiji開關信號用于baojing，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
跑偏開關分類：
跑偏開關有普通型的、接線腔型、地址編碼的。
普通型的就是以上所說兩級跑偏開關；
接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。
地址編碼型跑偏開關是在普通跑偏開關的基礎上ronghe了XLline現場總線技術，實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況，解決了工人尋找故障點所帶來的不便。
地址編碼型兩級跑偏開關與綜合保護儀（wang關）通過XLline現場總線方式連接，*大支持128個地址，且同一地址可多個開關同時使用，其*大特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。
XLline現場總線*終可實現與各大廠家PLC和計算機接口靈活鏈接。
卓信380V不銹鋼二級跑偏開關F4631S-D0805-02
不銹鋼二級跑偏開關F4631S-D0805-02
用途：
兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動baojing和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
