BZX51自動跑偏開關安裝和調整、BZX-2203礦用本安隔
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）

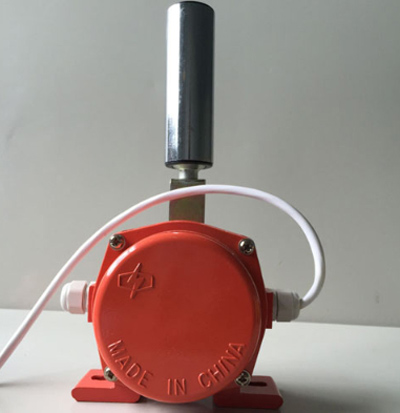

BZX51自動跑偏開關安裝和調整詳細介紹
BZX51自動跑偏開關安裝和調整
概述
該裝置用于常規皮帶輸送機：地下,索道支撐皮帶輸送機,輪船裝卸系統,堆垛,取料輸送機,傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機,輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動bao警和停機的保護裝置。
BZX51自動跑偏開關安裝和調整
原理
兩級跑偏開關是分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度的一種開關，根據皮帶的跑偏程度和扭曲程度，實現跑偏自動bao警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。兩級跑偏開關在安quan運行輸送系統里是不可缺少的，適用于煤炭、冶金、水泥建材、電力、化工等行業使用的帶式輸送機輸送帶跑偏檢測。
跑偏開關是用于檢測帶式輸送機輸送帶跑偏量的產品，對于輸送帶在出現跑偏的情況下起到自動bao警和停機的一種安quan保護裝置。
BZX51自動跑偏開關技術參數：
1. 額定電壓：AC380V
2．額定電流：5安
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護別：DT型塵密外殼，防護等IP67
5．周圍環境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效
BZX51自動跑偏開關使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
BZX51自動跑偏開關安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。
本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
BZX51應用
兩級跑偏開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中dedao廣泛應用。
選型注意事項
1、盡量選擇二級或多級跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。
2、優先選擇開關本體帶動作記憶及動作狀態指示的產品。由于皮帶輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。
3、有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關滾輪檢測皮帶是否跑偏。其優點是壽命長、易于維護，缺點是昂貴。
產品介紹
防爆皮帶縱撕開關KLT2-I
跑偏開關GEJ-15
防爆兩級跑偏開關KPT1-20-35 380V
防爆打滑開關EX-DH-III
堵煤開關20-39-25
FA18-8KA思達接近開關
高溫齒輪測速傳感器HCH系列無方向性/HCH-M12-C43T-L/M12*1/長度65mm/NPN集電極開路低電平輸出
思達接近開關N15－M30－OSA6H GF00015B電壓AC90-220V
