LDM-Y防爆溜槽堵塞開關視頻詳細介紹
LDM-Y防爆溜槽堵塞開關視頻
使用條件:
1、海拔高度低于2000m
2、環境溫度:-35℃~+50℃
3、相對濕度:不大于95％
4、大氣壓力:80~110Kpa
5、工作位置:安裝在溜槽不受物料沖擊的側壁上

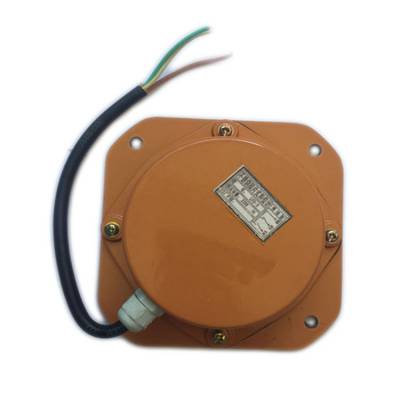

LDM-Y防爆溜槽堵塞開關視頻
工作原理:
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
LDM-Y防爆溜槽堵塞開關視頻
使用條件:
1、海拔高度低于2000m
2、環境溫度:-35℃~+50℃
3、相對濕度:不大于95％
4、大氣壓力:80~110Kpa
5、工作位置:安裝在溜槽不受物料沖擊的側壁上

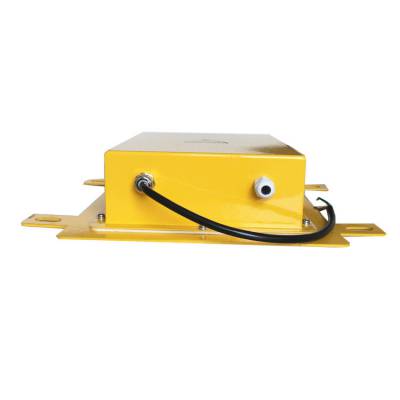

LDM-Y防爆溜槽堵塞開關視頻
安裝方法:
LDM-Y防爆溜槽堵塞開關視頻
1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。
1、將本裝置用M10×25螺栓緊固在彎角件上即可。
（二）安裝要領及主要事項:
1、本系列保護裝置可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。
2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。
防爆溜槽堵塞開關LDM-Y DS-II采用非接觸式并充分利用了PLC的控制功能，能夠?qū)崿F(xiàn)對溜槽堵塞的監測，防止堵塞情況的發生，同時實現了對溜槽上游相關生產設備的保護。此外，本實用新型的擋板在應用時可根據不同的現場情況及不同的預防要求被安裝在溜槽的適當位置，因此應用靈活簡便。
防爆溜槽堵塞開關LDM-Y DS-II溜槽防堵開關用于輸送機溜槽口的一種保護裝置，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能，堵塞故障排除后，活動門自動復位。

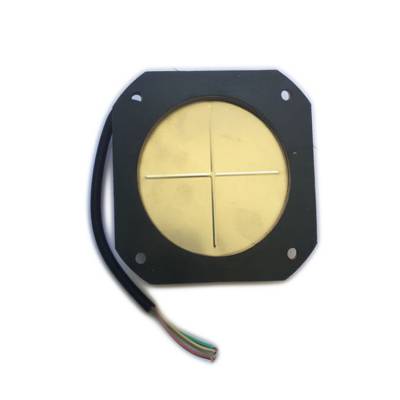

LDM-Y防爆溜槽堵塞開關視頻
產品規格：
帶式輸送機散料輸送系統中，溜槽堵塞是較為常見的現象，因此經常需要停機后由現場工作人員對溜槽進行處理，影響正常生產，增加工人的勞動強度，造成不必要的經濟損失
溜槽檢測器，可隨時監測和防止溜槽堵塞故障的發生，提高自動化程度，該裝置具有斷相、過流、短路等保護，同時具有電源指示，上限停機指示，故障燈功能。
阻塞檢測器DL-1適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警或停機信號，防止由物料堵塞溜槽而造成的惡性事故。
阻塞檢測器DL-1用于輸煤系列中溜槽發生堵塞時的檢測，并可提供報警或停機信號，也可與振動電機連接，用以排除堵塞故障。
LDM-Y防爆溜槽堵塞開關視頻
總結：
溜槽堵塞開關用于溜槽口堵料檢測，也稱溜槽堵料檢測開關，也是溜槽的一種保護裝置，本裝置采用非接觸式并充分利用了PLC的控制功能，能夠?qū)崿F(xiàn)對溜槽堵塞的監測，防止堵塞情況的發生，同時實現了對溜槽上游相關生產設備的保護。此外，本實用新型的擋板在應用時可根據不同的現場情況及不同的預防要求被安裝在溜槽的適當位置，因此應用靈活簡便。
